Modulo Matrice LED H210mm ad Alta Luminosità per Display Alfanumerici da Esterno (Shift Register Data/Clock)

SKU 11.005.014

Modulo matrice LED alfanumerico 5x7 o 6x7 con altezza carattere di 210 mm. Ogni punto della matrice è composto da 6 LED ad alta luminosità per garantire massima visibilità all'esterno e a grande distanza. Pilotaggio sequenziale tramite shift register (interfaccia seriale Data/Clock). Ideale per la composizione di display alfanumerici monolinea, multilinea o messaggi scorrevoli. Disponibile nei colori Ambra, Rosso, Verde e Bianco

Modulo matrice LED professionale 5x7 ad alta brillantezza, progettato specificamente per la realizzazione di display alfanumerici industriali e da esterno di grandi dimensioni. Con un'altezza del carattere di 210 mm e ben 6 LED dedicati per singolo punto (pixel), la matrice assicura un'eccellente visibilità anche sotto la luce diretta del sole o in condizioni atmosferiche avverse.

La scheda è dotata di integrati Shift Register (Data, Clock, Latch/Enable) per la gestione della logica di commutazione, consentendo di collegare più matrici in cascata (da sinistra a destra o viceversa) utilizzando un numero minimo di segnali di controllo. Questo rende la matrice perfetta sia per la visualizzazione di caratteri fissi sia per l'effetto messaggio scorrevole (scrolling text).

SOLUZIONI E COMPONENTI COMPLEMENTARI: Su richiesta possiamo fornire il sistema completo fornendo:
• Schede driver di controllo con interfaccia di comunicazione RS485 o bus dedicato.
• Carpenteria e contenitori su misura per la realizzazione del display finito pronto all'installazione.

CARATTERISTICHE PRINCIPALI:
• Elevata Visibilità Outdoor: Ogni punto/pixel della matrice 5x7 comprende 6 LED ad alta efficienza per una resa luminosa omogenea e definita.
• Pilotaggio Semplificato: Interfaccia seriale a registro di scorrimento (Shift Register) per una facile gestione via microcontrollore o scheda driver.
• Modularità in Cascata: Connettori d'ingresso e d'uscita (IN / OUT) su connettore flat per il collegamento rapido in serie di più moduli.
• Gamma Colori Completa: Disponibile nelle varianti Ambra, Rosso, Verde e Bianco.

SPECIFICHE TECNICHE:
• Formato Matrice: 5 colonne x 7 righe (35 punti totali) o 6 colonne x 7 righe (42 punti totali)
• Composizione Punto: 6 LED per singolo punto (210 LED totali per modulo)
• Altezza Carattere: 210 mm
• Logica di Controllo: Shift Register integrati a bordo PCB (Ingresso Data, Clock, Strobe/Enable) • Interfaccia di Collegamento: Connettori di espansione per cascata moduli (IN/OUT)
• Colori LED Disponibili: Ambra, Rosso, Verde, Bianco

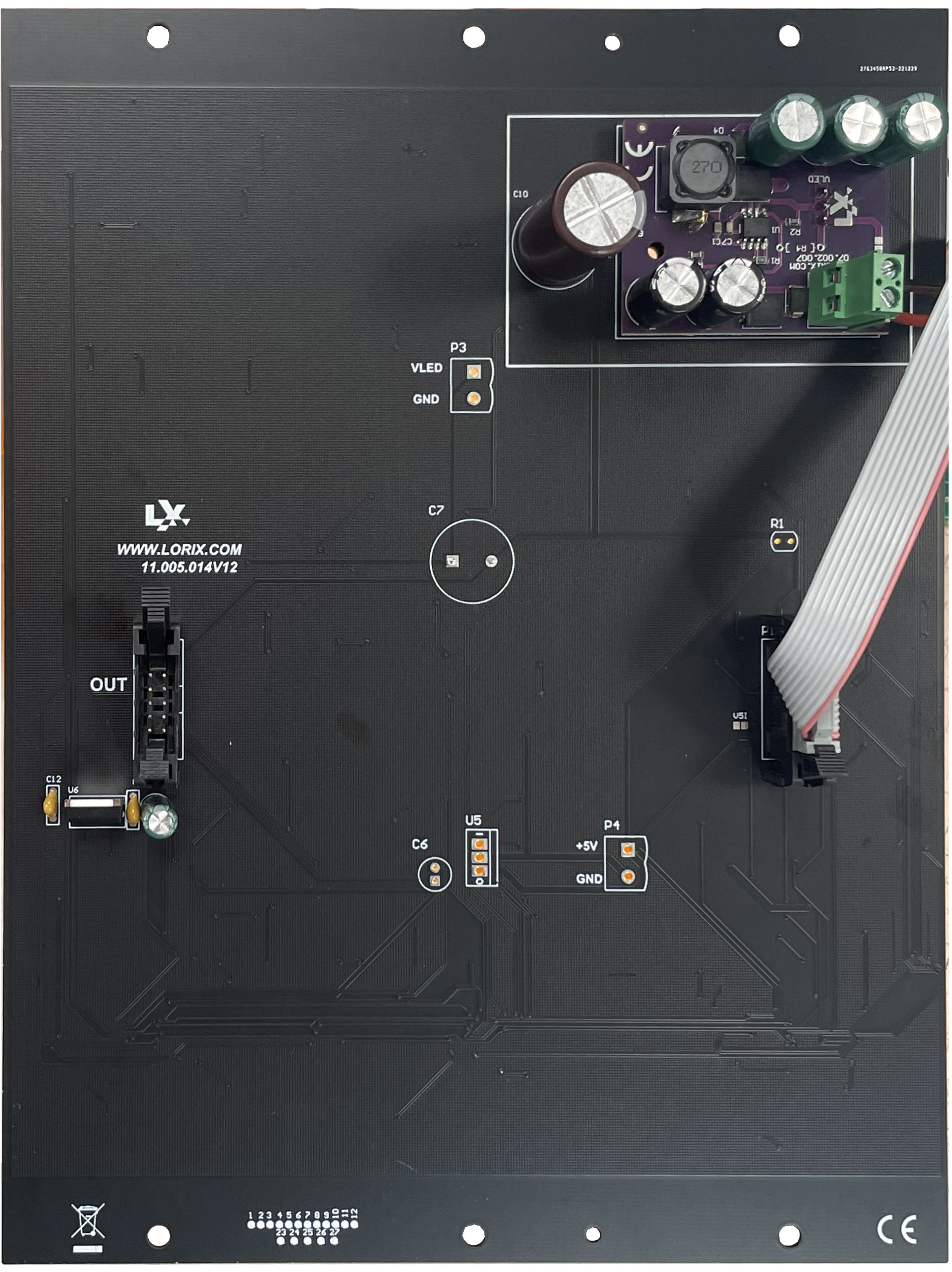

• Predisposizione Alimentazione: Sezione di alimentazione dedicata con condensatori di filtro integrati sul retro

CAMPI DI APPLICAZIONE:
• Display alfanumerici scorrevoli per messaggistica aziendale e industriale

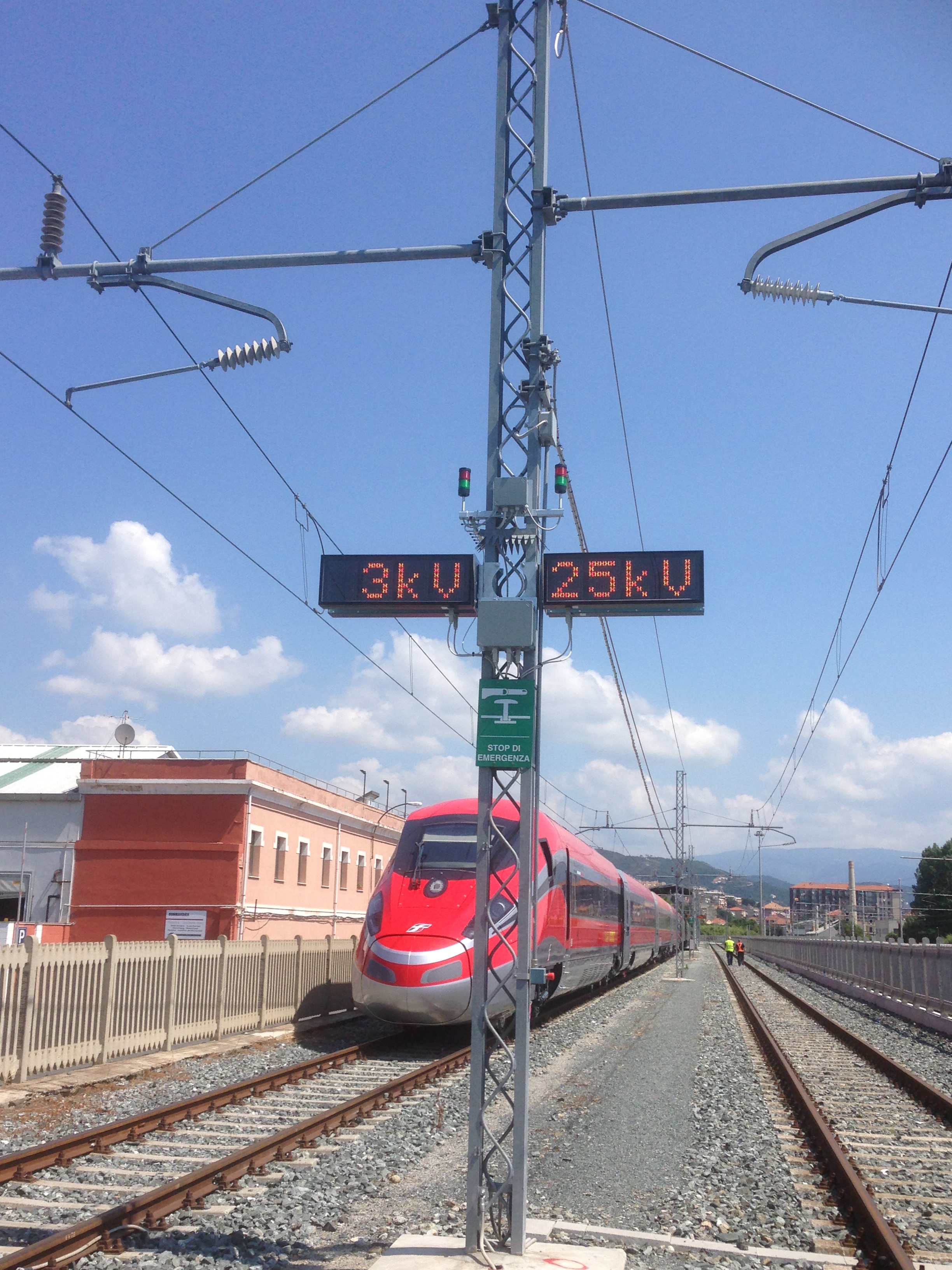

• Pannelli a messaggio variabile (PMV) per viabilità e parcheggi
• Tabelloni segnapunti e pannelli riassuntivi per impianti sportivi
• Orologi, datari e visualizzatori di prezzi/punteggi di grandi dimensioni
